Silane Coupling Agent與Isocyanate 在黏接著劑領域中，皆有促進密著的功能。
兩者強強聯手所共構出來的產品為STPE與STPU，皆為濕氣硬化接著劑。
STPE，常被稱為 MS 膠(Modified Silane Polymer) 是目前戶外應用與高端密封的首選。
主要強項在於耐候性與長期穩定性，如需要承受大幅度震動或位移(高層建築外牆)。
反應上藉由OFS-6062來進行矽氧烷官能基封端的作用，
STPU ，又被稱SPU(Silane Modified PU)則在需要高強度黏接且對耐候要求相對較低的工業環境中展現優勢。
如強調承載力與結構固定(汽車擋風玻璃黏接、工業組裝)。在合成上通常藉由OFS-6011進行矽氧烷官能基的改性。
下方為相關特性的比較表與濕氣硬化接著劑合成的參考方法:
1.STPE (Silane-Terminated Polyether) 與 STPU (Silane-Terminated Polyurethane)特性比較表
STPE (矽烷改性聚醚) | STPU (矽烷改性聚氨酯) | 說明 | |
化學主鏈 | 聚醚 (Polyether) | 聚氨酯 (Polyurethane) | - |
封端Silane | OFS-6062 | OFS-6011 | |
耐候/抗UV性 | 優異：主鏈不含氨基甲酸酯鍵， 不易受 UV 破壞或黃化 | 較差：含 C-N 鍵，高溫或強光下易開裂、粉化， 通常需添加助劑補強 | - |
耐水解性 | 較強：主鏈穩定，耐水與化學品能力佳 | 一般：長時間處於潮濕高溫環境較易發生水解 | - |
抗張強度 (Tensile Strength) | 1.0 ~ 4.0 MPa | 4.0 ~ 12.0+ MPa | STPU 具有較強的氫鍵作用， 結構強度顯著較高 |
斷裂延伸率 (Elongation) | 300% ~ 800% | 150% ~ 450% | STPE 的聚醚主鏈較柔軟， 位移補償能力更強 |
硬度 (Shore A) | 15 ~ 50 | 35 ~ 85 | STPE 多為低至中硬度； STPU 可達到極高硬度以支撐結構 |
100% 模量 (Modulus) | 0.3 ~ 1.2 MPa | 1.0 ~ 5.0 MPa | STPU在受力初期即展現較高的抵抗力 (較硬) |
剪切強度 (Shear Strength) | 1.0 ~ 2.5 MPa | 3.0 ~ 8.0 MPa | 針對結構黏接， STPU 的剪切表現優於 STPE |
表面乾燥時間 (Tack-free Time) | 15 ~ 60 min | 10 ~ 40 min | STPU透過配方調整通常能達成更快的初期固化 |

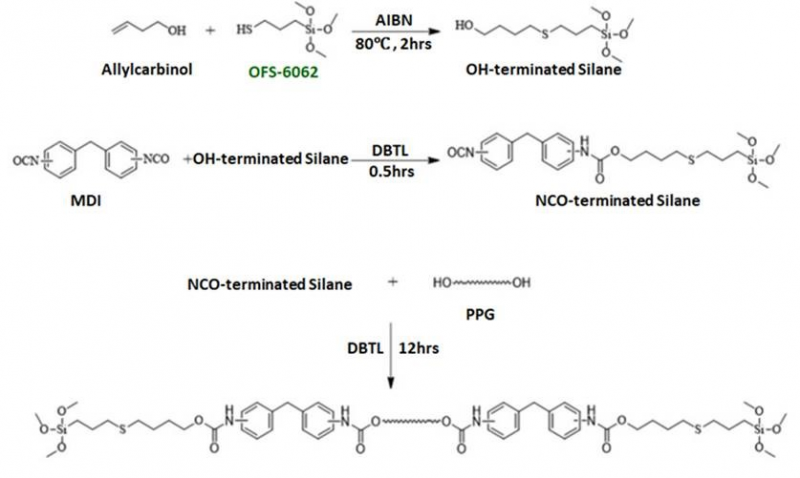

2.Silane-Terminated Polyether合成方法參考

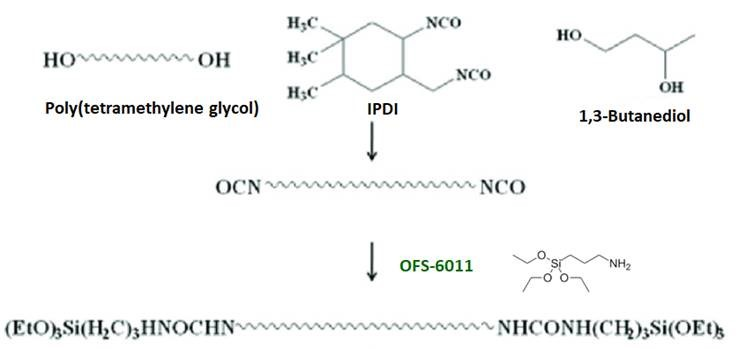

3..Silane-Terminated Polyurethane合成方法參考
95-1139-xiameter-ofs-6062-silane.pdf
95-1022-xiameter-ofs-6011-silane.pdf
參考文獻網址與TDS如附件
https://doi.org/10.1063/5.0170749
https://doi.org/10.1177/0954008314565398
專業洽詢請來電：富祥達(03)6578708
